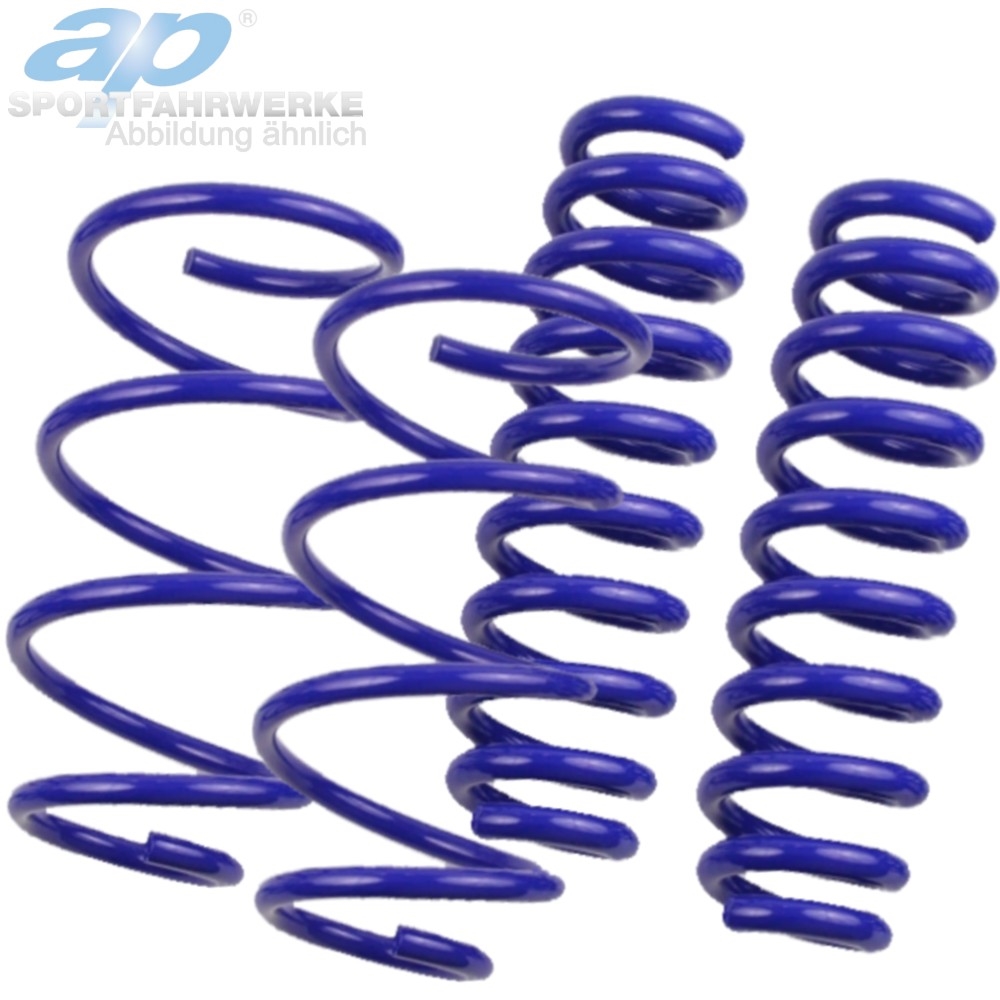

ap Tieferlegungsfedern 30/30mm für BMW 5er E60 Typ 560L Bj. ab 06/03



ap Tieferlegungsfedern 30/30mm für BMW 5er E60 Typ 560L

Hersteller:	BMW
Modell:	5er E60
Typ:	560L
Ausführung:	Limousin 540i, 545i, 525d, 530d, 535d
Leistung:	130-245 KW
Baujahr:	ab 06/03
max. zulässige Achslast (VA/HA):	-1070/-1245kg
Tieferlegung (VA/HA)*:	30/30mm
Tuning-Effekt:	sportlicheres Fahrverhalten
Zulassung:	Teilegutachten
Hinweise:	12





* Alle Angaben zur Tieferlegung sind ca.-Maße und können je nach Ausführung, Ausstattung sowie Alter des Fahrzeuges differieren.





Produktinformation: ap Sportfahrwerke

Zur optischen Reduzierung der Fahrzeughöhe bieten die ap Tieferlegungsfedern eine preiswerte, aber dennoch hochwertige Tieferlegungsmöglichkeit für mehr Agilität und Fahrspaß. Bei einer Tieferlegung bis zu 40 mm können Seriendämpfer verwendet werden. Bei größerer Tieferlegung oder Keilform werden gekürzte Sportdämpfer zur Verbesserung der Fahreigenschaften empfohlen.

• hervorragendes Preis-Leistungsverhältnis
• sportliche Performance mit ausreichend Restkomfort
• moderne hochwertige Komponenten
• Tieferlegung von 40 bis 60 mm, auch extreme Keilform
• mehr Agilität und Fahrspaß
• reduzierter Schwerpunkt
• Pulverbeschichtung
• Chrom-Silizium Stahl
• Teilegutachten
• QM System DIN ISO 9001
• Made in Germany











Hinweise/Anwendungen/Übersicht: AP Sportfahrwerke



Aktuelle Hinweise:

Federn:
11 Diese Federnsätze dürfen nur in Verbindung mit gekürzten Stossdämpfern verwendet werden !
12 Nicht für Fahrzeuge mit Niveauregulierung, bzw. nur, wenn die Niveauregulierung entsprechend eingestellt werden kann
13 Nicht für Fahrzeuge mit EDC-System (elektronische Dämpferkraftregelung)
14 Das Fahrzeugniveau an der Hinterachse muss nach der Tieferlegung neu eingestellt werden.
15 Auch für Fahrzeuge mit Niveauregulierung.
16 Bei Fahrzeugen mit werkseitiger Tieferlegung reduziert sich die angegebene Tieferlegungsrate um das Maß der werkseitigen Tieferlegung.
17 Bei diesen Fahrzeugen müssen die Fahrtrichtungsanzeiger vorn versetzt bzw. ausgetauscht werden. Diese sind teilweise über den Hersteller mit der Alfa-Romeo Bestellnummer 46 226 698 zu beziehen. Entsprechende Preise entnehmen Sie bitte den Angaben des KfZ-Herstellers.
18 Nicht für Fahrzeuge mit Luftfederung.
19 Im Lieferumfang sind nur VA-Federn enthalten. Über das Verstellen der Drehstabfedern kann die Höhenveränderung der HA erreicht werden.
20 Nicht für Fahrzeuge mit Automatik-Getriebe.
21 Nur oder auch für Fahrzeuge mit Klimaanlage und/oder Automatik-Getriebe.
22 Die hier angegebene Tieferlegungsrate ist die effektive Tieferlegung. Die werksseitige Tieferlegungsrate wurde bereits berücksichtigt.
23 Nur oder auch für Fahrzeuge Automatik-Getriebe.
24 Nicht für Fahrzeuge mit Esprit-, Avantgarde- oder Sportfahrwerk-Ausstattung.
25 Auslaufartikel, lieferbar nur noch solange Vorrat reicht.
26 Bei Fahrzeugen mit ABS muss eine separate Befestigung für die ABS-Kabel geschaffen werden.
27 Lochabstand der unteren Befestigungsbohrungen an den VA-Federbeinen 54 mm. Muss gemessen werden.
28 Nicht für Fahrzeuge mit gasbetriebenen Motoren.
29 Im Lieferumfang sind nur HA-Federn enthalten. Über das Versetzen der Drehstäbe kann die Höhenverstellung an der VA erreicht werden.
30 Bei Seriendämpfern sind die vorderen PU-Gummis auf 45 mm zu kürzen.
31 Im Lieferumfang sind nur 2 Vorderachsfedern enthalten.
32 Wir empfehlen die PU-Gummis an der Vorderachse auf 30 mm zu kürzen.
33 Nicht für Fahrzeuge mit serienmäßigem Sportfahrwerk.
34 Die angegebene Tieferlegungsrate ist anhand der Vorgaben im Teilegutachten noch einmal zu prüfen. Die Fahrzeuge werden ab Werk mit verschiedenen Feder-Gummiunterlagen ausgeliefert. Die max. erreichbare Tieferlegung wird durch Verwendung von 1-Punkt/Noppen Feder- Gummiunterlagen an der Vorder- und Hinterachse realisiert. Die Tieferlegungsrate kann durch die Verwendung von 3-Punkt/Noppen- oder 5-Punkt/Noppen Gummis entsprechend variiert werden (die Gummis sind nur als Original erhältlich). Entsprechende Preise entnehmen Sie bitte den Angaben des KfZ-Herstellers.
35 Bei einer Tieferlegung ab ca. 45 mm kann eine Umrüstung durch den Koppelstangensatz Art. ZB50-008, Preis 95,- € zur Verbesserung der Freigängigkeit zwischen Stabilisator und Antriebswellen nötig sein.
36 Eine Bearbeitung des Federtellers (umbördeln) kann notwendig sein.
74 Nicht für Allradfahrzeuge (Quattro, 4WD, 4x4, 4Motion usw.).
87 Nur für Allradfahrzeuge (4WD, 4x4, 4Motion usw.).


Sportfahrwerke:
12 Nicht für Fahrzeuge mit Niveauregulierung, bzw. nur, wenn die Niveauregulierung entsprechend eingestellt werden kann.
16 Bei Fahrzeugen mit werkseitiger Tieferlegung reduziert sich die angegebene Tieferlegungsrate um das Maß der werkseitigen Tieferlegung.
17 Bei diesen Fahrzeugen müssen die Fahrtrichtungsanzeiger vorne versetzt bzw. ausgetauscht werden. Diese sind teilweise über den Hersteller mit der Alfa-Romeo Bestellnummer 46 226 698 zu beziehen. Entsprechende Preise entnehmen Sie bitte den Angaben des KfZ-Herstellers.
19 Im Lieferumfang sind nur zwei Vorderachsfedern enthalten. Über das Verstellen der Drehstabfedern kann die Höhenveränderung der HA erreicht werden.
20 Nicht für Fahrzeuge mit Automatik-Getriebe.
22 Die hier angegebene Tieferlegungsrate ist die effektive Tieferlegung. Die werkseitige Tieferlegungsrate wurde bereits berücksichtigt.
23 Nur oder auch für Fahrzeuge mit Automatik-Getriebe.
31 Im Lieferumfang sind nur zwei Vorderachsfedern enthalten.
32 Wir empfehlen die PU-Gummis an der Vorderachse auf 30 mm zu kürzen.
74 Nicht für Allradfahrzeuge (Quattro, 4WD, 4x4, 4Motion usw.).
78 Bei Einbau mit serienmäßigen Rad-/Reifenkombinationen sind evtl. Spurverbreiterungen erforderlich.
79 Nur für Fahrzeuge mit einem Klemmdurchmesser an der VA von 55 mm.
80 Nur für Fahrzeuge mit einem Klemmdurchmesser an der VA von 50 mm.
94 Nur für Fahrzeuge mit einem Federbeinaußendurchm. VA von 45 mm.
95 Nur für Fahrzeuge mit einem Federbeinaußendurchm. VA von 51 mm.


Gewindefahrwerke:
71 VA + HA mit Gewindeverstellung.
72 VA Gewindeverstellung; HA serienmäßiger Drehstab.
73 VA Gewindeverstellung; HA feste Tieferlegung.
74 Nicht für Allradfahrzeuge (Quattro, 4WD, 4x4, 4Motion usw.).
12 Nicht für Fahrzeuge mit Niveauregulierung, bzw. nur wenn die Niveauregulierung entsprechend eingestellt werden kann.
13 Nicht für Fahrzeuge mit EDC-System (elektronische Dämpferkraftregelung).
14 Bei Fahrzeugen mit elektronischer Dämpferregelung ist diese zu deaktivieren
77 Bei diesen Fahrzeugen müssen die Fahrtrichtungsanzeiger vorne versetzt bzw. ausgetauscht werden. Diese sind teilweise über den Hersteller mit der Alfa Romeo-Bestellnummer 46 226 698 zu beziehen. Entsprechende Preise entnehmen Sie bitte den Angaben des KfZ-Herstellers.
78 Bei Einbau mit serienmäßigen Rad-/Reifenkombinationen sind evtl. Spurverbreiterungen erforderlich.
79 Nur für Fahrzeuge mit einem Klemmdurchmesser an der VA von 55 mm.
80 Nur für Fahrzeuge mit einem Klemmdurchmesser an der VA von 50 mm.
81 Hinterachs-Stossdämpfer mit Augenbefestigung.
82 Hinterachs-Stossdämpfer mit Gabelbefestigung.
83 Nicht für Fahrzeuge ab Modelljahr 2004 mit werksseitiger 16" Serienbereifung.
84 Bei den VA- Federbeinen muss der Lochabstand an den unteren Befestigungsbohrungen gemessen werden. Dieser Abstand muss 72mm betragen.
85 Abstandsmaß zwischen den Befestigungslaschen 27 mm (Bitte nachmessen).
86 Abstandsmaß zwischen den Befestigungslaschen 23 mm (Bitte nachmessen).
87 Nur für Allradfahrzeuge (4WD, 4x4, 4Motion usw.).
88 Untere Befestigungsschraube am HA-Dämpfer 10 mm.
89 Untere Befestigungsschraube am HA-Dämpfer 14 mm.
90 Für eine Tieferlegung von über 40 mm ist eine Umrüstung des Stabilisators erforderlich. Fahrzeug ohne Xenon-Hauptscheinwerfer: Art.-Nr. ZB50-000, 155,- €; Fahrzeug mit Xenon-Hauptscheinwerfer: Art.-Nr. ZB50-005, 175,- €.
91 Bei allen Fahrzeugen vor Bj. 6/92 müssen grundsätzlich geänderte Domlager verwendet werden.
(BMW Teile Nr.: Domlager 31 33 6 764 947, Scheibe 31 331 116 983, Manschette 31 331 110 196). Entsprechende Preise entnehmen Sie bitte den Angaben des KfZ-Herstellers.
92 Bei den VA- Federbeinen muss der Lochabstand an den unteren Befestigungsbohrungen gemessen werden. Dieser Abstand muss 58mm betragen.
93 Bei Fahrzeugen mit EDC sind zusätzliche Anbauteile des Kfz Herstellers notwendig: für die VA: BMW Teile-Nr.: Domlager 31 331 091 709 + Scheibe 31 331 116 983 + Manschette
31 331 110 196, für die HA: BMW Teile-Nr. Stützlager 33 521 091 710 + Stütztopf 33 521 090 282 + Scheibe 33 521 092 986 + Schutzrohr 31 331 137 932 + Elastomere 33 531 091 031.
Entsprechende Preise entnehmen Sie bitte den Angaben des KfZ-Herstellers.
96 An der HA wird die serienmäßige Luftfeder beibehalten, es werden Sportdämpfer mitgeliefert.
97 Das Tagfahrlicht und die VA Blinkleuchten sind bei max. Tiefelergung ausserhalb der STVZO
und müssen entsprechend geändert werden.
98 HA Dämpfer nicht verstellbar.
